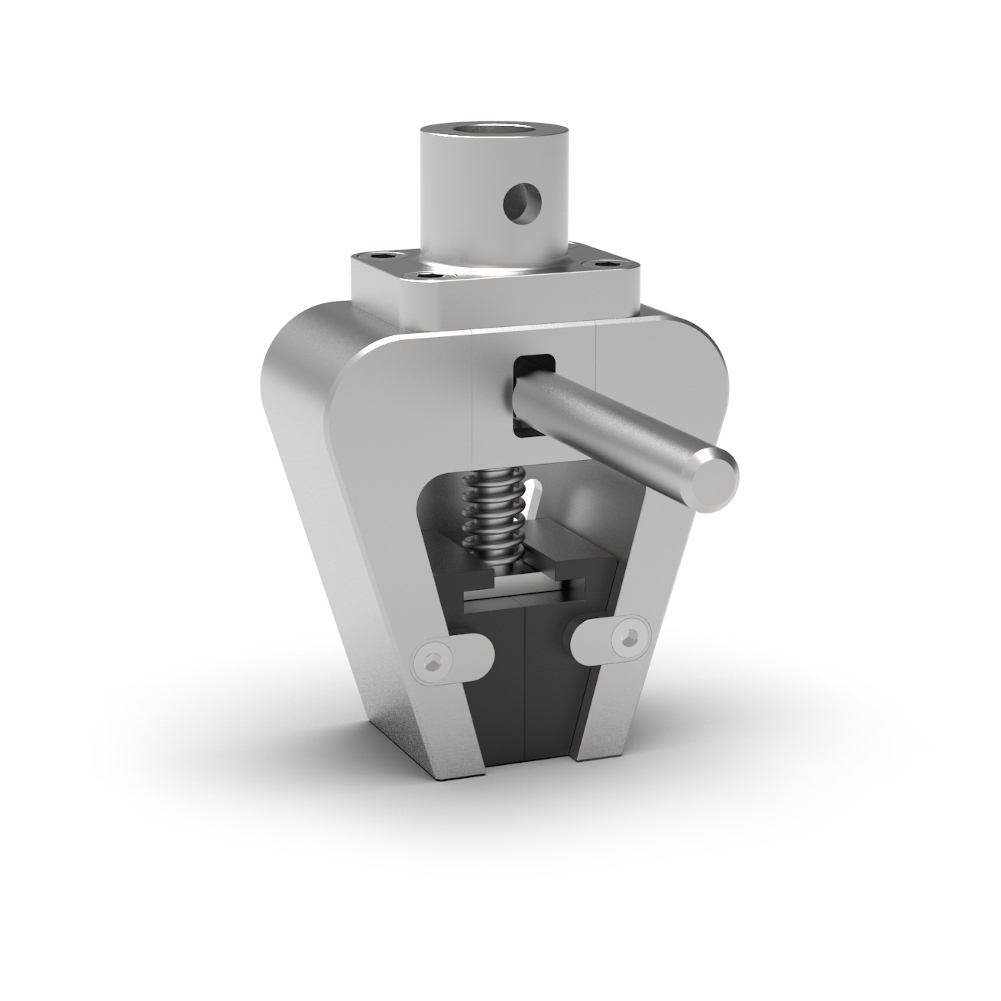

Keilspannzeug - Hebel
GR.WE.LE
Universell einsetzbares, selbstklemmendes Keilspannzeug für Zugprüfungen.
Beschreibung
Einfach zu bedienendes, selbstklemmendes Keilspannzeug zum festen Spannen flacher oder runder Materialproben. Der Griffkörper bewegt sich zum Klemmen nach oben - die Keile bewegen sich nur horizontal und die Klemmlängen sind somit unabhängig von der Probendicke konstant. Die Hauptspann kraft wird beim Testen unter Ausnutzung des Keileffekts verstärkt.
Anwendung
Zugprüfung verschiedener Materialien, einschliesslich Metall, Kunststoff, Verbundwerkstoffe, Holz.
Spezifikationen
Modell | GR.WE.LE.005 | GR.WE.LE.010 | GR.WE.LE.025 | GR.WE.LE.050 | ||
Kraftbereich | 5 kN | 10 kN | 25 kN | 50 kN | ||
Typ | Keilspannzeug | |||||
Probendicke | 0...10 mm | 0...12 mm | 0...16 mm | 0...20 mm | ||
Mechanismus | Hebel, Selbstklemmung | |||||
Temperaturbereich | -150...+280 °C | |||||
Gewicht | 4.5 kg | 5.2 kg | 6.5 kg | 8.4 kg | ||

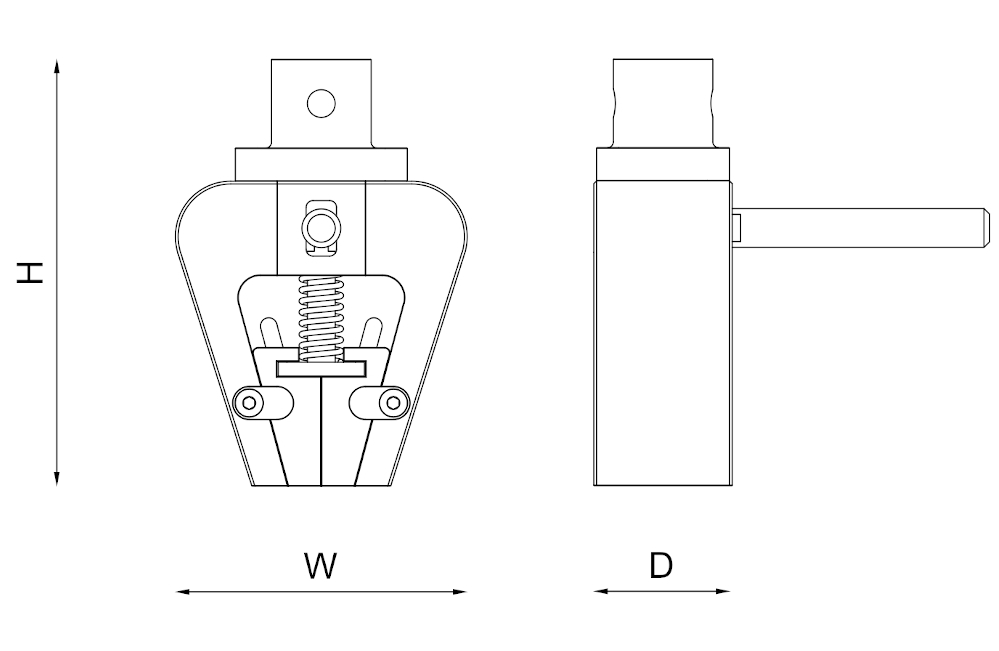

Abmessungen
| H W D | 140 110 50 | 140 110 50 | 145 125 55 | 150 140 60 | |
Adapter & Spannbacken
Adapter Männlich
Adapter Weiblich

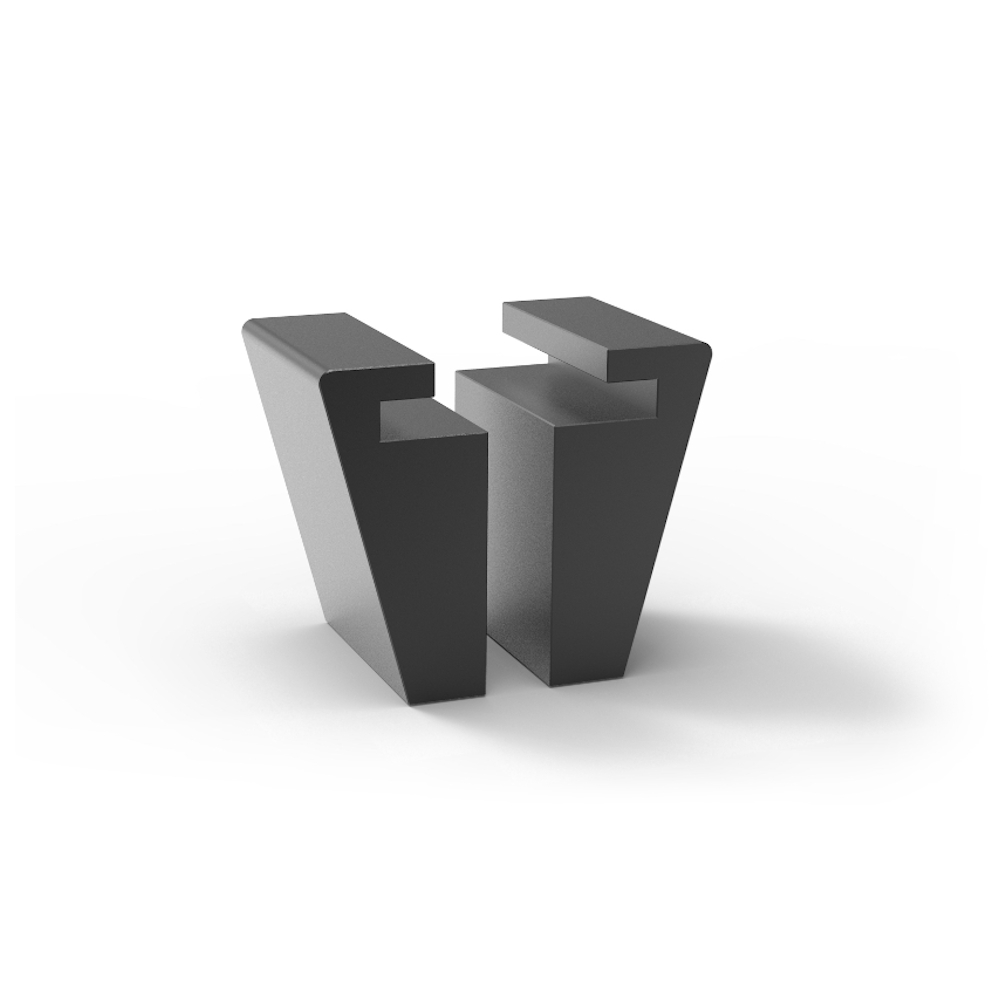

Spannbacken Flachproben
Spannbacken Rundproben
